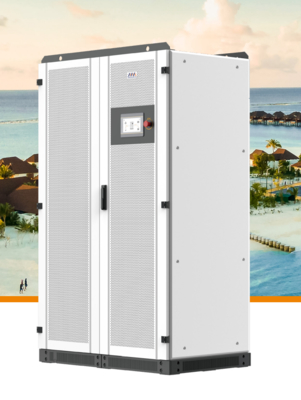

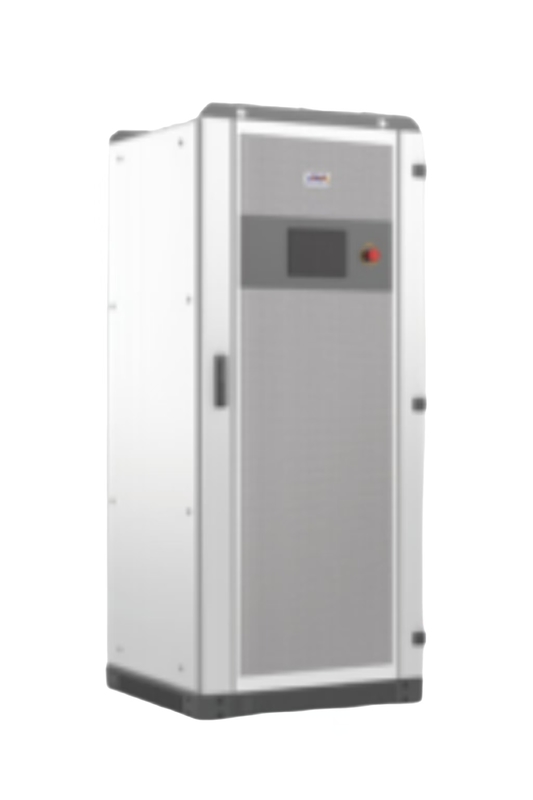

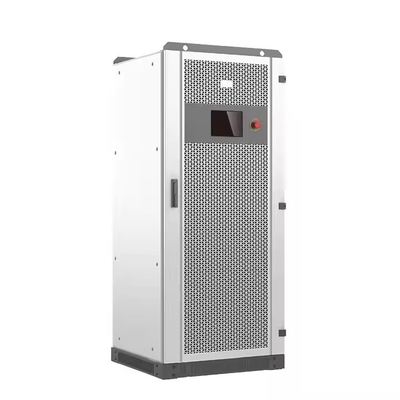

Inversor trifásico de 30kW fuera de la red con doble MPPT y batería de 250-850V

Conversión de energía industrial para entornos exigentes

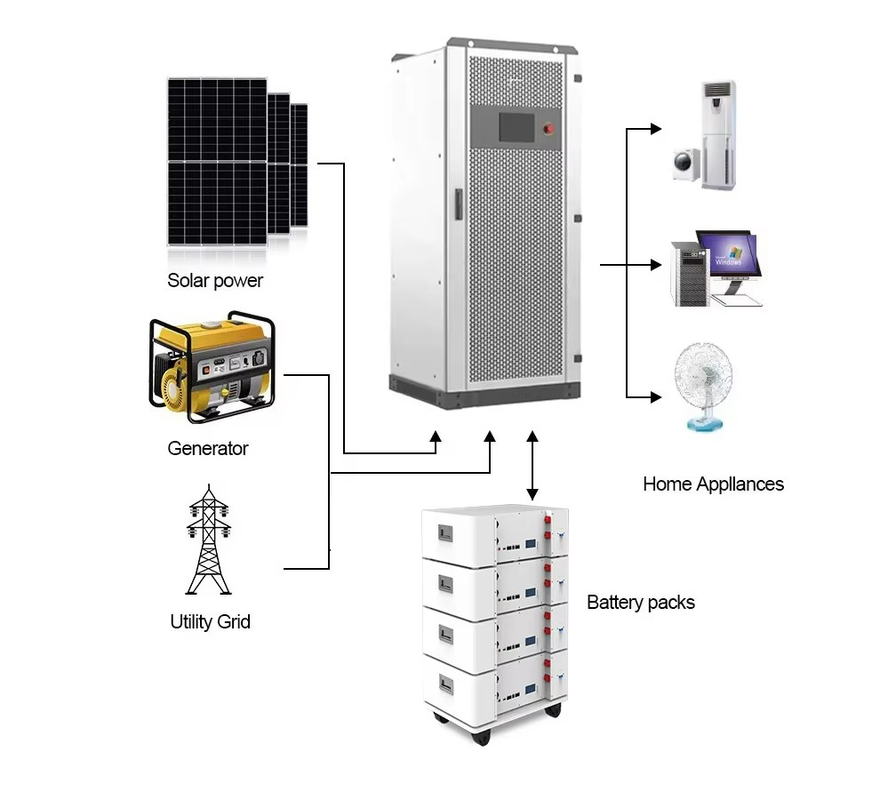

Esto...Inversor híbrido trifásico de 30 kWLa red de suministro de energía de la Unión Europea (UE) es una solución energética robusta diseñada para aplicaciones remotas y de misión crítica en las que la fiabilidad de la red no está disponible.conversión de energía solar, almacenamiento de baterías y apoyo de generadoresEn un sistema único y unificado, elimina la necesidad de componentes separados y ofrece una flexibilidad operativa excepcional.

Principales características y beneficios

1Conversión de energía de alta eficiencia

Puesta en marcha continua de 30 kW (pico de 33 kVA)

• Capaz de alimentar maquinaria industrial, estaciones base de telecomunicaciones y comunidades fuera de la red con energía trifásica estable.La capacidad de sobrecarga del 10% (33kVA) maneja arranques de motores y cargas de sobretensiones sin fluctuaciones de voltaje.

Las entradas MPPT dobles (1 000 V de tensión fotovoltaica máxima)

• Dos rastreadores independientes del punto máximo de potencia permiten la conexión de paneles solares con diferentes orientaciones o tipos de paneles (por ejemplo, techos este-oeste).El rango de funcionamiento de 250-850V incluye módulos estándar de 60 células y de 72 células de alto voltaje.

Se aplicará el método siguiente:

• Produce energía de calidad de utilidad que opera con seguridad equipos médicos sensibles, instrumentos de laboratorio y unidades de frecuencia variable.La tecnología de filtro armónico activo evita daños a los dispositivos conectados.

2Gestión avanzada de la batería

Compatibilidad con el voltaje de la batería de 250-850V

• Soporta directamente los sistemas de litio de alto voltaje modernos (300-800V) sin convertidores adicionales, reduciendo las pérdidas de energía en un 2% en comparación con las arquitecturas de bajo voltaje.También compatible con baterías de plomo-ácido mediante perfiles de carga ajustables.

Posibilidad de carga máxima de 36 kW

• Repone rápidamente los bancos de baterías durante el pico de producción solar, lo que permite recuperar el 80% del estado de carga en menos de 2 horas para sistemas de 200 kWh.Los algoritmos adaptativos evitan la sobrecarga al tiempo que maximizan la vida útil del ciclo.

Comunicación con el BMS CAN/RS485

• Monitoreo en tiempo real de la temperatura, el voltaje y el estado de carga de la batería a través de protocolos estándar de la industria. Compatible con los principales sistemas de gestión de los fabricantes de baterías de litio.

3Confiabilidad de grado militar

Rango de funcionamiento de -30°C a 55°C

• Los componentes de grado ártico aseguran la capacidad de arranque en frío a -25 °C, mientras que la refrigeración a prueba de desierto mantiene el rendimiento total hasta 45 °C (descenso al 80% a 55 °C).Ideal para sitios mineros en Siberia o granjas solares en el Medio Oriente.

Revestimiento con clasificación IP20

• Protege contra la entrada de polvo y el contacto accidental, aunque requiere una instalación en interiores o protegidos.

Capacidad de sobrecarga continua del 110%

• Sostiene una potencia de 33 kW indefinidamente para manejar cargas pesadas prolongadas, con una capacidad de explosión del 120% (36 kW) para arranques de motor de 1 minuto.

4Integración inteligente de la red

Sincronización automática del generador

• Se integra a la perfección con generadores diesel de 30-50 kW, optimizando la eficiencia del combustible al mantener las tasas de carga del 40-80%.

Apoyo para operaciones paralelas

• Se pueden sincronizar hasta 6 unidades (180 kW en total) a través de la comunicación de bus CAN. La configuración maestro-esclavo garantiza una distribución de carga igual con un desequilibrio de potencia < 1%.

Control remoto por TCP/IP

• Interfaz basada en la web proporciona diagnóstico en tiempo real, datos de rendimiento históricos y actualizaciones de firmware. Compatible con sistemas SCADA a través de Modbus TCP.

Especificaciones técnicas

Certificaciones y cumplimiento

• Se aplican los siguientes requisitos:: Protección certificada contra los peligros eléctricos, incluidas las fallas de arco y las fallas de tierra.

• VDE-AR-N 4105 Las condiciones de los vehículos de transporte de mercancías: Cumple con las normas de red alemanas para la regulación de voltaje/frecuencia.

• Se aplican las siguientes condiciones:: Cumple los requisitos de compatibilidad electromagnética industrial.

Directrices de aplicación

1. Instalación

   • La base debe soportar cargas dinámicas de 800 kg

   • Disponibilidad mínima de 500 mm para el flujo de aire

   • Cables de cobre de 95 mm2 necesarios para las conexiones de las baterías

2. Mantenimiento

   • Imagen térmica anual de los terminales de energía

   • Reemplazo trimestral del filtro de aire en ambientes polvorientos

3. Rentabilidad de la inversión

   • 3-5 años para las operaciones mineras que sustituyen el diésel

   • Entre 4 y 6 años para la energía de las torres de telecomunicaciones
