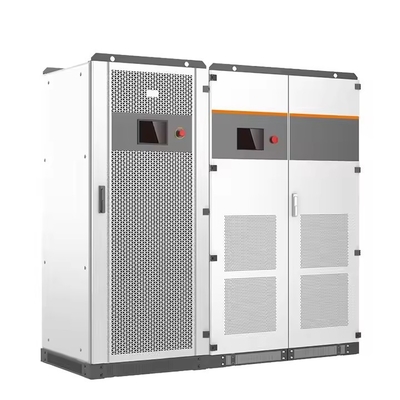

Inversor híbrido delta de alta pierna de 100kW 240V - Solución de energía para microrredes industriales

Sistema de conversión de energía de grado industrial

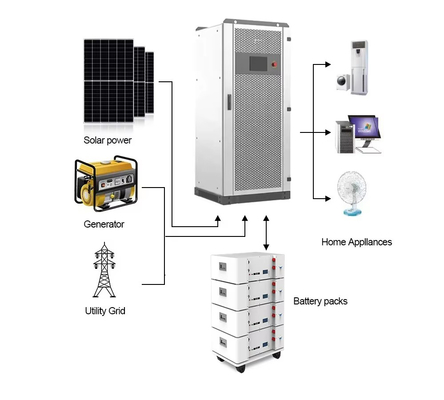

Este avanzado inversor híbrido de 100kW ofrece energía trifásica y de fase dividida confiable para aplicaciones industriales y comerciales a gran escala. Con una configuración única delta de alta pierna de 240V con salida de fase dividida, proporciona una flexibilidad sin igual para las instalaciones que requieren tanto accionamientos de motor trifásicos como cargas monofásicas de 120/240V. Con hasta cuatro rastreadores MPPT que admiten una entrada fotovoltaica de 240kW y compatibilidad con baterías de 420-850V, este sistema representa la vanguardia de la tecnología de conversión de energía industrial.

Diferenciadores clave de los modelos de menor capacidad:

1. Capacidad de energía mejorada: Salida continua de 100kW (pico de 110kVA) para equipos industriales pesados

2. Entrada solar expandida: Hasta cuatro canales MPPT independientes para matrices solares complejas

3. Soporte de batería de mayor voltaje: Rango de 420-850V para sistemas de almacenamiento de alto voltaje modernos

4. Interacción avanzada con la red: Tiempo de transición <20ms entre los modos de conexión a la red y de isla

Especificaciones técnicas

Características técnicas avanzadas

1. Conversión de voltaje de precisión

La tecnología patentada de cambio de fase del inversor genera energía trifásica limpia de 240V al tiempo que proporciona simultáneamente una salida monofásica de 120V. Esta capacidad única:

• Elimina la necesidad de transformadores externos

• Mantiene un equilibrio de fase perfecto (±1%)

• Proporciona <3% THDi para equipos sensibles

• Características <20ms de tiempo de transición entre los modos de funcionamiento

*Información técnica: Utiliza módulos IGBT controlados por DSP con una frecuencia de conmutación de 16 kHz para una regulación precisa del voltaje y una respuesta rápida a los cambios de carga.*

2. Cosecha solar inteligente

Nuestro avanzado sistema MPPT garantiza la máxima cosecha de energía:

• Hasta cuatro canales de seguimiento independientes

• Rango de funcionamiento de 250-850V

• 1.000V de voltaje máximo de entrada

• Capacidad de arranque en frío hasta 150V

• 99,9% de eficiencia de seguimiento máximo

Datos de rendimiento: Logra un 98,5% de eficiencia de conversión a carga nominal con <0,5 s de tiempo de respuesta MPPT a las condiciones cambiantes de irradiancia.

3. Gestión industrial de baterías

La interfaz de batería avanzada admite:

• Múltiples químicas de litio (NMC, LFP)

• Perfiles de carga configurables

• Carga con compensación de temperatura

• Potencia de carga de 120/180/240kW

• Supervisión del estado de salud

*Característica de seguridad: Incluye detección integrada de fallas por arco de CC, protección contra fallas a tierra y capacidad de apagado rápido conforme a NEC 2017/2020.*

Aplicaciones objetivo

Fabricación industrial

• Plantas de montaje de automóviles

• Instalaciones de producción de acero

• Operaciones de maquinaria pesada

• Líneas de proceso industrial

*Estudio de caso: Una planta de fabricación del Medio Oeste redujo los costos de energía en un 42% después de instalar este sistema para alimentar su línea de producción 24/7, manteniendo la calidad de la energía para equipos CNC sensibles.*

Comercial e institucional

• Grandes complejos minoristas

• Campus hospitalarios

• Instalaciones universitarias

• Centros de datos

Ventaja técnica: El funcionamiento en paralelo permite una expansión de capacidad sin problemas a medida que crecen las necesidades de energía, con <5ms de sincronización entre unidades.

Infraestructura de servicios públicos y energía

• Fuentes de energía primarias de microrredes

• Aplicaciones de recorte de picos

• Sistemas de integración de energías renovables

• Energía para comunidades remotas

Aspecto destacado: Admite servicios de red avanzados, incluida la regulación de frecuencia y el soporte de voltaje, con un tiempo de respuesta de <100 ms.

Arquitectura del sistema

Conversión de energía

• Topología ANPC de tres niveles

• 98% de eficiencia máxima

• Tiempo de transferencia <20ms

• Capacidad de carga desequilibrada del 100%

• Capacidad de sobrecarga a corto plazo del 200%

Sistema de control

• Procesador DSP de doble núcleo con coprocesamiento FPGA

• Supervisión y previsión de carga en tiempo real

• Alertas de mantenimiento predictivo

• Actualizaciones remotas de firmware

• Protección de ciberseguridad

Características de protección

• Protección integral contra sobretensión/subtensión

• Protección contra sobrefrecuencia/subfrecuencia

• Protección contra polaridad inversa

• Protección contra cortocircuitos

• Supervisión de fallas a tierra

• Detección de fallas por arco

Requisitos de instalación

Eléctrico

• Disyuntor mínimo de 400A

• Conductores de cobre 2/0 AWG como mínimo

• Sistema de puesta a tierra adecuado (<0,1Ω a tierra)

• Dispositivos de protección contra sobretensiones (40 kA como mínimo)

Ambiental

• 800 mm de espacio libre para ventilación

• Supervisión de la temperatura ambiente

• Filtros de polvo en áreas con alta concentración de partículas

• Montaje elevado en zonas inundables

• Protección contra la corrosión para instalaciones costeras

Certificación y cumplimiento

Este inversor de grado industrial cumple o supera:

• UL 1741 SB (Seguridad)

• IEEE 1547-2018 (Interconexión a la red)

• FCC Parte 15 Subparte B (EMC)

• CEI 0-21 (Código de red italiano)

• NEC 2020 Apagado rápido

• IEC 62109-1/-2

Nota: Las marcas de certificación son visibles en la etiqueta del producto. Verifique siempre las certificaciones actuales con el fabricante antes de la instalación.

Preguntas frecuentes

Rendimiento

P: ¿Cuál es la curva de eficiencia en los diferentes niveles de carga?
R: Mantiene una eficiencia >96% del 30-100% de la carga gracias a la avanzada topología de conversión multinivel.

P: ¿Cómo maneja las grandes corrientes de arranque del motor?
R: La capacidad de sobrecarga del 200% durante 10 segundos maneja la mayoría de los arranques de motores industriales.

Compatibilidad

P: ¿Qué sistemas de gestión de baterías son compatibles?
R: Soporte nativo para Tesla, BYD, LG Chem, CATL, Pylontech a través de CAN/RS485.

P: ¿Puede funcionar con baterías de flujo?
R: Sí, con perfiles de carga configurables para vanadio redox y otras químicas de flujo.

Instalación

P: ¿Cuál es el programa de mantenimiento recomendado?
R: Inspección semestral que incluye imágenes térmicas, actualizaciones de firmware y limpieza del filtro de aire.

P: ¿Cuántas unidades pueden funcionar en paralelo?
R: Admite hasta 16 unidades en paralelo para sistemas de 1,6 MW con control centralizado.

¿Por qué elegir este inversor?

1. Fiabilidad industrial: Componentes de grado militar con una clasificación de más de 100.000 horas MTBF

2. Diseño preparado para el futuro: Actualizable por software para nuevas funciones y protocolos

3. Optimización de la energía: Los algoritmos de previsión avanzados maximizan el autoconsumo

4. Tiempo de inactividad reducido: Componentes intercambiables en caliente y mantenimiento predictivo

5. Supervisión inteligente: Conectado a la nube con análisis y alertas en tiempo real

6. Cumplimiento global: Cumple con los estándares internacionales para el despliegue en todo el mundo
