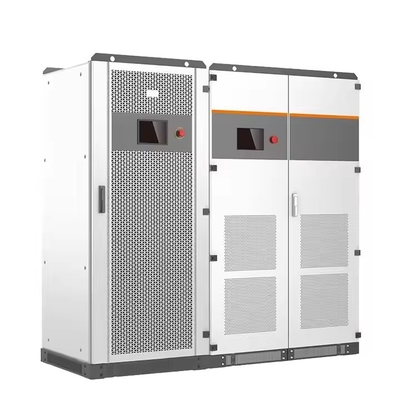

Invertidor híbrido industrial delta de 250 kW y 240 V

Solución de conversión de energía a escala de megavatios

1- Introducción del producto

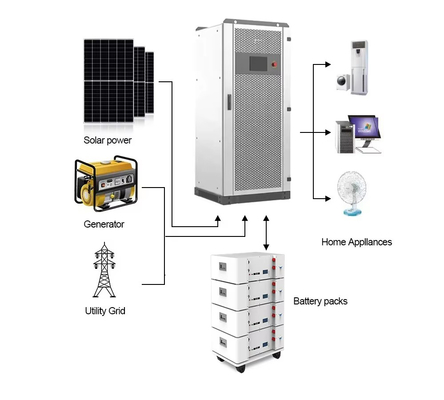

Este inversor híbrido de 250 kW de grado industrial representa el pináculo de la tecnología de conversión de energía en tres fases, diseñada específicamente para aplicaciones industriales pesadas y microrredes a escala de servicios públicos.

*Insight técnico: utiliza tecnología patentada de cambio de fase para generar un verdadero 240V trifásico (línea a línea) mientras proporciona simultáneamente una salida de 120V (línea a neutral),eliminación de la necesidad de transformadores externos.*

Características clave:

• Potencia de salida continua de 250 kW (275 kVA máximo)
  *Nota de ingeniería: logrado a través de una topología ANPC de tres niveles con una eficiencia de conversión máxima del 98,7% a carga nominal.*

• Seis canales MPPT independientes para una cosecha solar máxima
  Ventaja técnica: Reduce las pérdidas de desajuste hasta en un 40% en configuraciones de matriz complejas en comparación con los diseños convencionales.

• Rango de voltaje de la batería de 420-850V para sistemas de almacenamiento modernos
  *Ventaja del sistema: la integración directa con las baterías de litio de alto voltaje reduce la complejidad del sistema y mejora la eficiencia de ida y vuelta en un 2-3%.*

2Especificaciones técnicas

3Tecnologías básicas

3.1 Conversión avanzada de potencia

• Utiliza la topología ANPC de 3 niveles
  *Ventaja técnica: Reduce las pérdidas de conmutación en un 30% en comparación con los diseños convencionales de dos niveles, manteniendo al mismo tiempo < 1% de THDu en modo isla.*

• Modulos IGBT controlados por DSP
  * Ingeniería Insight: 16kHz PWM con frecuencia de conmutación con el control de tiempo muerto adaptativo minimiza la distorsión armónica.*

3.2 Recogida solar inteligente

• Seis canales MPPT independientes
  *Ventaja del sistema: Cada canal opera con una eficiencia de seguimiento del 99,9% y una tasa de actualización de <0,5 s utilizando un algoritmo optimizado de perturbación y observación.*

• Rango de funcionamiento de 250-850 V
  Nota técnica: Incorpora el escaneo de la curva IV al arranque para identificar el punto de potencia máxima global en condiciones sombreadas.

4. Aplicaciones objetivo

4.1 Industria pesada

• Oficios de producción de acero
  * Estudio de caso: Capacidad demostrada para manejar sobrecargas de 200% a corto plazo durante golpes de electrodos con una caída de voltaje de < 3%.*

• Operaciones de fundición de aluminio
  Beneficio técnico: mantiene un desequilibrio de fase de < 1% crítico para las operaciones de potline.

5Requisitos de instalación

5.1 Especificaciones eléctricas

• Disjuntor mínimo de 800 A
  Requisito de ingeniería: conductores conformes a la NEC 310.16 con grado de aislamiento de 90 °C.

• Sistema de puesta a tierra adecuado
  Nota de seguridad: Requiere una resistencia de tierra < 0,1Ω con un conductor de conexión a tierra de cobre de 25 mm2.

6. Cumplimiento y certificación

• Se aplican las siguientes condiciones:
  * Detalle de la certificación: Incluye pruebas exhaustivas de barreras de aislamiento (3kV AC/5kV DC) y sistemas de detección de fallos de arco.*

• Las condiciones de los requisitos de seguridad de los sistemas de radiodifusión
  *Cumplimiento de la red: Características <2s protección contra insulamiento con capacidad de recorrido de frecuencia.*
