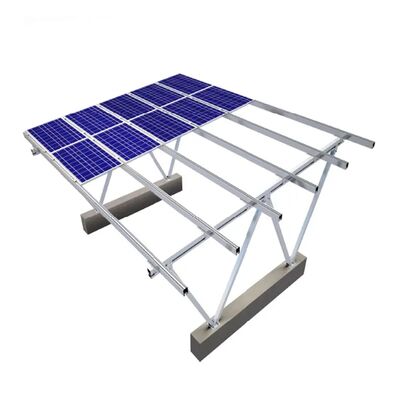

Sistema de montaje modular BIPV - 115 mm soporte de acero con marco prefabricado para cobertizo solar en el techo

Sistema de montaje BIPV modular 115 mm soporte de acero para estructuras solares en el techo

Introducción
Nuestro sistema de montaje modular BIPV es una estructura de soporte de acero de alta resistencia y rápida implementación diseñada específicamente para instalaciones fotovoltaicas en techos.filosofía de diseño de bloques de construcciónEn el caso de las instalaciones de soldadura, el sistema logra un montaje completo mediante conexiones atornilladas, eliminando la necesidad de soldadura in situ, lo que mejora significativamente la eficiencia de la instalación, la seguridad estructural y la consistencia.Es ideal para una variedad de aplicaciones, incluidos los cobertizos comerciales e industriales., cocheras solares, solarium, y mucho más.

Principales características y beneficios

• Diseño totalmente modular: Compuesto por columnas estandarizadas, vigas, perillas y componentes de refuerzo, lo que permite una configuración flexible y un rápido ensamblaje en el sitio.

• Acero formado en frío de alta resistencia: Utiliza un canal U de 115 mm y acero de sección C, ofreciendo una excelente capacidad de carga al tiempo que minimiza el peso del material.

• Protección superior contra la corrosión: Características: recubrimiento de zinc-aluminio-magnesio (ZAM), que proporciona hasta 30 años de resistencia a la corrosión6 a 15 veces mejor que el acero galvanizado estándar.

• Gestión integrada del agua: Incluye canaletas incorporadas, bandas de guía de agua y sistemas de drenaje, lo que garantiza una estructura a prueba de las inclemencias del tiempo sin trabajo adicional de sellado.

• El ensamblaje sin soldadura: Todas las conexiones se realizan con pernos de alta resistencia (serie M10, M12), lo que permite la instalación basada en herramientas, reduce los requisitos de habilidad laboral y mejora la seguridad de la construcción.

• Optimizada la carga de viento y nieve: Diseñado con sistemas de apoyo (brackets cruzados, rodilleros, vigas de unión) para soportar cargas ambientales exigentes.

• Flexibilidad en la prefabricación: Ofrece columnas totalmente prefabricadas (cortadas y perforadas a medida) y opciones semi-prefabricadas para el ajuste en el sitio, adaptándose a diversas condiciones de techo y requisitos de altura.

Tecnología y principios de diseño
El sistema emplea una estructura de marco de espacio conectada por pernos, donde las vigas principales, columnas y perillas forman una rejilla rígida pero ajustable.y el uso de agujeros perforados previamente y conectores especializados (cleats)El diseño permite el ajuste en el lugar: las pinzas de alfombra cuentan con orificios abiertos para el control de la inclinación del drenaje,y los miembros de refuerzo pueden ser cortados en el campo de secciones estándar de 6 metros (U4121/U4141) para ajustarse a las dimensiones exactas, minimizando el desperdicio.

Resumen del proceso de instalación

1. Diseño e instalación de la base: Establecer la rejilla de columnas, instalar pernos de anclaje (anclajes químicos M12) y asegurar las bases de las columnas ajustables.

2. El conjunto del marco: Erigir columnas y vigas principales con tornillos M10x25/M10x140.

3. Estructuras purlinas y secundarias: Coloque los tapones de las vigas, y luego instale los tapones.

4. Impermeabilización y accesorios: Instale canaletas (centro/borda), aguas de bajada, bandas de guía de agua y pasarelas de mantenimiento.

5. Instalación de módulos fotovoltaicos: Asegurar las placas de sujeción de aluminio o ZAM y las abrazaderas de módulos fotovoltaicos a las rejas utilizando pernos M10x25.

6. Apretamiento final: Una vez que todos los componentes y módulos fotovoltaicos estén posicionados, el par final de todos los tornillos a los valores especificados para lograr la rigidez estructural completa.

Escenarios de aplicación

• Casas de coberturas comerciales e industriales: Crea un espacio elevado y sombreado sobre los techos existentes, proporcionando protección del techo, aislamiento térmico y área útil adicional.

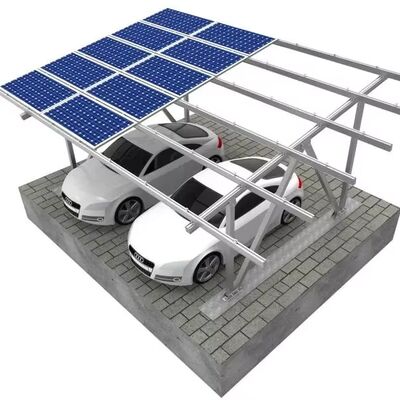

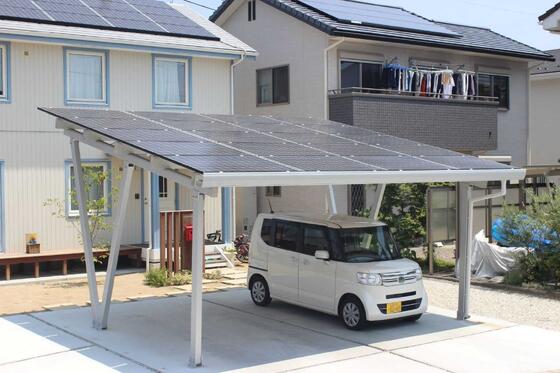

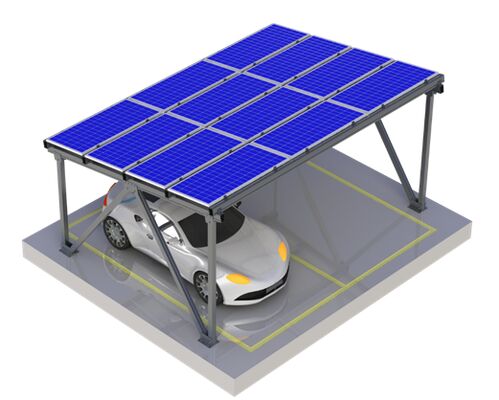

• Carports solares: Los espacios modulares pueden albergar 1-3 aparcamientos (6-9 metros de calles), ideales para estacionamientos, estaciones de carga de vehículos eléctricos e instalaciones comerciales.

• Salón de estar para residencias (salón de estar BIPV): Se puede configurar como estructuras de una sola o doble pendiente para patios, terrazas o balcones.

• Refugio agrícola y logístico: Cobertura rentable y rápida para almacenamiento, áreas de embalaje o refugio de ganado.

¿Por qué elegir nuestro sistema?

• Completar el proyecto más rápido: Los componentes preperforados y el ensamblaje con tornillo reducen el tiempo de instalación hasta en un 60% en comparación con las estructuras soldadas tradicionales.

• Uso de los materiales de manera rentable: Las secciones de acero moldeadas en frío optimizadas y los planes de corte eficientes reducen los costes de los materiales en aproximadamente un 15-20%.

• Flexibilidad y compatibilidad del diseño: Adaptable a varias formas de techo, pendientes y tipos de módulos. Compatible con la mayoría de los paneles fotovoltaicos bifaciales y monofaciales.

• Bajo mantenimiento y larga vida útil: El revestimiento ZAM y las sólidas conexiones mecánicas aseguran décadas de rendimiento confiable con un mantenimiento mínimo.

• Instalación segura y escalable: No se requieren permisos de trabajo en caliente.

Preguntas frecuentes (FAQ)

• P: ¿Cuál es el tiempo de instalación típico para un cobertizo en la azotea de 100 kW?
  R: Con una tripulación de 4-5, el montaje estructural puede completarse en 3-5 días, dependiendo de la complejidad del techo.

• P: ¿Puede instalarse el sistema en techos irregulares?
  R: Sí. Las bases de las columnas ajustables y la opción de cortar las columnas en el lugar (semi-prefabricadas) permiten una compensación de altura de hasta 200 mm.

• P: ¿Qué velocidad de viento tiene?
  R: El sistema está diseñado para soportar cargas de viento de hasta 150 km/h (aproximadamente 42 m/s) cuando está correctamente anclado, de conformidad con los códigos internacionales de construcción.

• P: ¿Se necesita equipo especial para la instalación?
  R: Las herramientas eléctricas estándar (perforaciones, llaves de impacto, conjuntos de tomas) son suficientes.

• P: ¿Cómo se previenen las fugas de agua en las articulaciones?
  R: El sistema utiliza un diseño de canaleta superpuesta, tapas de extremo selladas y tiras de guía de agua que canalizan la humedad hacia el sistema de drenaje principal.

Notas importantes

• Siempre siga el manual oficial de instalación y los dibujos estructurales aprobados para su proyecto específico.

• Asegúrese de que todos los puntos de anclaje estén instalados en un sustrato estructural sólido (concreto o acero estructural).

• No corte ni modifique las vigas continuas o las vigas principales sin la aprobación de la ingeniería.

• Debe realizarse el apretamiento del par final de todos los tornillos.despuésLos módulos fotovoltaicos se colocan para permitir ajustes menores de alineación.

• Se recomienda la inspección regular de los tornillos y la protección contra la corrosión cada 2-3 años en ambientes hostiles.
